Descriere

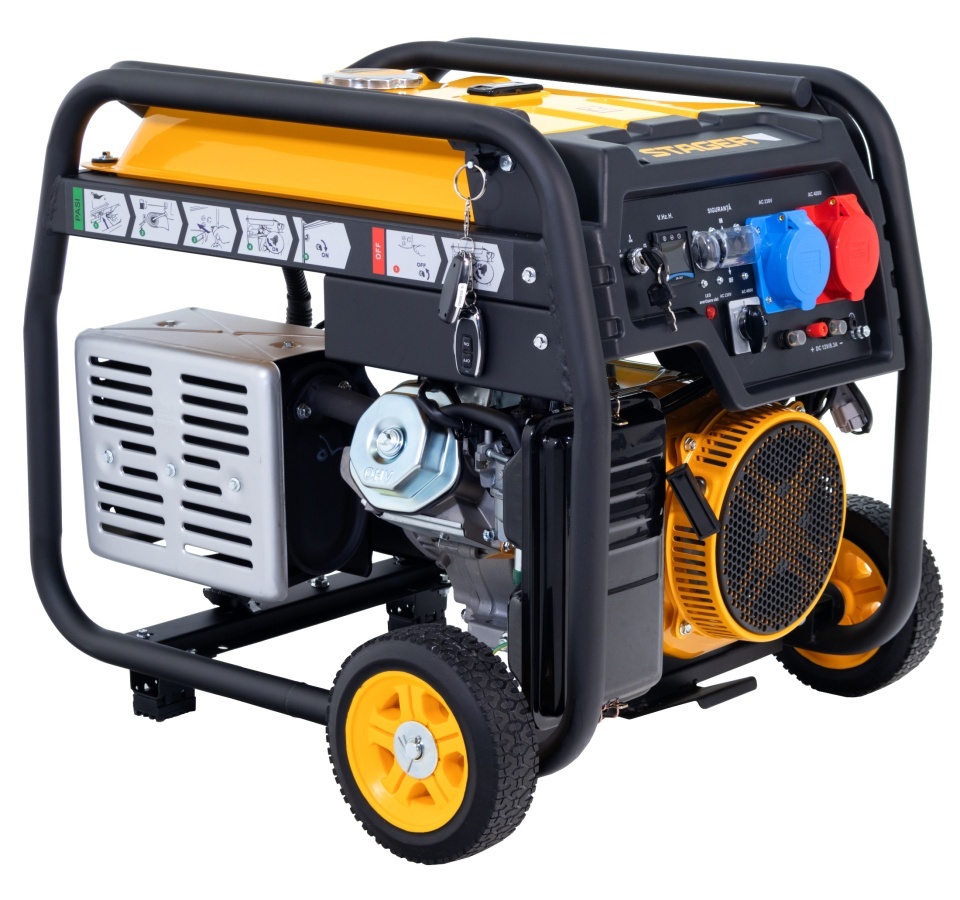

Generator curent dual 230V/400V, 8.5kW, benzină, conector ATS, Stager FD10000ER-E3R Automatic

Generatorul Stager FD10000ER-E3R este un echipament de alimentare dual, capabil să funcționeze în regim monofazat sau trifazat, adaptabil atât pentru uz casnic, cât și profesional. Cu o putere maximă de 8.5 kW și numeroase opțiuni de pornire, inclusiv pornire automată prin ATS (unitate de automatizare externă), generatorul este construit pentru a asigura continuitatea alimentării în caz de urgență. Sistemul de pornire multistart și conectorul dedicat pentru integrare cu invertoare solare sau alte automatizări îl fac o soluție potrivită pentru o gamă largă de aplicații off-grid și de rezervă.

Multiple modalități de pornire

Generatorul Stager FD10000ER-E3R oferă diverse opțiuni de pornire pentru a asigura flexibilitate și adaptabilitate în funcționare:

• Pornire manuală prin demaror cu sfoară.
• Pornire electrică la cheie.
• Pornire de la distanță prin telecomandă radio.
• Pornire automată în cazul întreruperii alimentării de la rețea, gestionată de o unitate ATS externă, care comută alimentarea pe generator până la restabilirea curentului electric.
• Pornire controlată de la distanță prin cablu, utilizând un conector dedicat.

Pornirea și oprirea se realizează printr-un contact extern, configurat astfel: NC (Normally Closed) pentru generator pornit și NO (Normally Open) pentru generator oprit. Această funcționalitate permite integrarea generatorului în sisteme fotovoltaice off-grid pentru încărcarea automată a bateriilor atunci când este necesar și poate fi adaptată pentru diverse alte automatizări.

Pentru selectarea modului de pornire, generatorul este echipat cu un selector marcat ON / OFF / ECO (mențiunea ECO nu reprezintă o funcție de economisire a energiei).

• ON (1) – activează comanda prin conectorul ATS.
• OFF (0) – activează comanda din telecomandă, permițând pornirea și oprirea prin telecomandă radio, precum și pornirea manuală la cheie și la sfoară.
• ECO (2) – activează comanda prin conectorul pentru comenzi la distanță.

Putere maximă în regim monofazat și trifazat

Generatorul este echipat cu un alternator de ultimă generație, prevăzut cu bobinaje dedicate pentru curent monofazat de 230 V și trifazat de 400 V. Generatorul poate furniza puterea maximă în ambele regimuri, iar comutarea se realizează înainte de pornire prin selectorul 1–0–2. Echipamentul include circuite, siguranțe și prize dedicate pentru alimentare monofazată și trifazată, oferind flexibilitate și siguranță în exploatare.

Ușor de transportat

Setul de livrare standard include un kit de transport format din două roți, două picioare de susținere și un mâner rabatabil prevăzut cu bolț de fixare.

Autonomie extinsă

Motorul performant, echipat cu șoc robotizat, împreună cu alternatorul cu bobinaj din cupru și rezervorul de combustibil de 21 L, asigură o autonomie de până la 20 ore, în funcție de sarcină. Indicatorul integrat al nivelului de combustibil permite verificarea rapidă a cantității disponibile.

Afișaj inteligent

Displayul inteligent afișează tensiunea, frecvența, puterea și orele de funcționare. Funcția de contorizare a orelor permite programarea reviziilor periodice și monitorizarea funcționării generatorului.

Sistem de protecție la nivel scăzut de ulei

Generatorul include un sistem de protecție care împiedică funcționarea motorului atunci când nivelul uleiului scade sub limita minimă, fie prin oprirea automată a motorului, fie prin blocarea pornirii. LED-ul de avertizare indică necesitatea verificării și completării cu ulei Progarden 10W-30.

Siguranță completă

Generatorul este dotat cu siguranțe automate pentru circuitele monofazate și trifazate, o siguranță termică pentru circuitul AC și o siguranță pentru circuitul de 12 V DC, asigurând protecția echipamentului în timpul funcționării.

Șoc robotizat

Generatorul este echipat cu șoc robotizat, cu deschidere și închidere precisă, acționat electric printr-un motor pas cu pas. Controlerul multifuncțional monitorizează și reglează automat poziția clapetei de șoc pentru optimizarea pornirii și funcționării motorului.

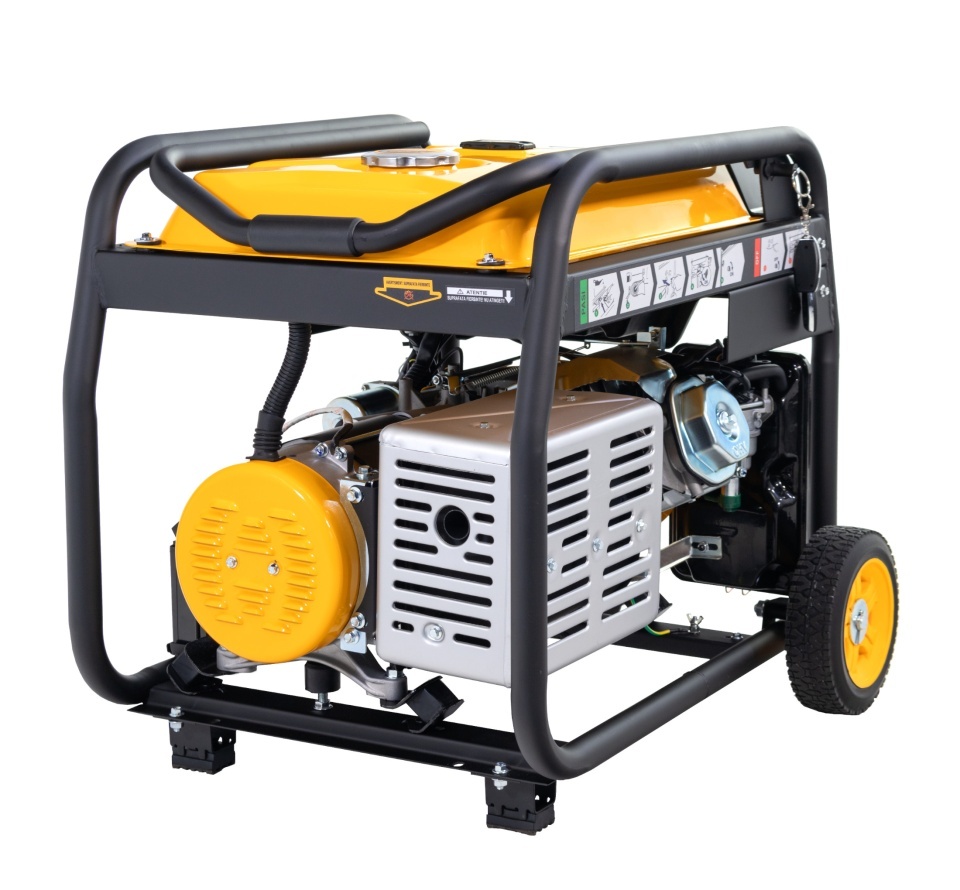

Structură robustă și design modern

Generatorul este construit pe un cadru metalic tubular, vopsit electrostatic pentru rezistență la zgârieturi și coroziune. Structura este completată cu elemente din plastic care integrează panoul frontal, rezervorul, kitul de transport și componentele de putere.

Sustenabilitate

Motorul respectă ultimele standarde europene privind emisiile poluante, asigurând putere ridicată și eficiență în exploatare.

Amortizarea vibrațiilor

Motorul și alternatorul sunt montate pe suporturi elastice special concepute pentru reducerea vibrațiilor, diminuarea zgomotului și protejarea componentelor în timpul funcționării.

Întreținere ușoară

Generatorul este proiectat pentru întreținere rapidă și eficientă. Accesul la filtrul de aer este facil, iar punctele de golire și alimentare cu ulei sunt poziționate ergonomic. Contorul de ore integrat facilitează programarea reviziilor periodice.

Încărcare automată a acumulatorului

Generatorul dispune de un sistem de încărcare a acumulatorului în timpul funcționării sau în standby atunci când este conectat la o automatizare compatibilă, asigurând disponibilitatea acestuia pentru pornire automată.

Date tehnice generator

• Frecvență nominală: 50 Hz
• Număr faze: monofazat / trifazat
• Factor de putere (cos φ): 1 / 0.8 (lag)
• Tensiune nominală (~1/3): 230 V / 400/230 V
• Putere nominală (~1/3): 8 kVA (8 kW) / 10 kVA (8 kW)
• Putere maximă (~1/3): 8.5 kVA (8.5 kW) / 10.6 kVA (8.5 kW)
• Curent nominal (~1/3): 34.8 A / 15 A
• Capacitate rezervor combustibil: 21 L
• Consum combustibil la 100% sarcină: 6.0 L/h
• Consum combustibil la 75% sarcină: 5.8 L/h
• Consum combustibil la 50% sarcină: 3.77 L/h
• Autonomie la 25% sarcină: 20 ore
• Autonomie la 75% sarcină: 7 ore
• Structură: Open-frame
• Greutate netă: 97 kg
• Dimensiuni (L × l × h): 697 × 517 × 570 mm (fără roți și mânere)
• Nivel de zgomot garantat (LwA): 96 dB(A)
• Nivel zgomot la 7 m: 76 dB

Date tehnice motor

• Model: YH192FB
• Tip motor: benzină, monocilindru, 4 timpi, răcire cu aer
• Putere nominală: 11.5 kW / 15.4 CP
• Turație nominală: 3000 rpm
• Alezaj × cursă: 92 × 69 mm
• Capacitate cilindrică: 458 cm³
• Rată compresie: 8.6 : 1
• Capacitate baie de ulei: 1.1 L
• Tip ulei: SAE 10W-30 (PRO 10W-30), 5W-30
• Tip combustibil: benzină fără plumb
• Sistem de admisie: naturală
• Tip regulator: electronic
• Sistem de pornire: electric 12 V DC și demaror cu sfoară
• Capacitate baterie: 14 Ah

Date tehnice alternator

• Model: Φ204-190 × 158
• Tip alternator: cu bobinaj din cupru, bobine separate pentru ieșire monofazată și trifazată
• Putere maximă: 10.6 kVA
• Turație nominală: 3000 rpm
• Tensiune nominală: 230 V
• Eficiență: 78%
• Clasă de izolație: H
• Grad de protecție: IP23

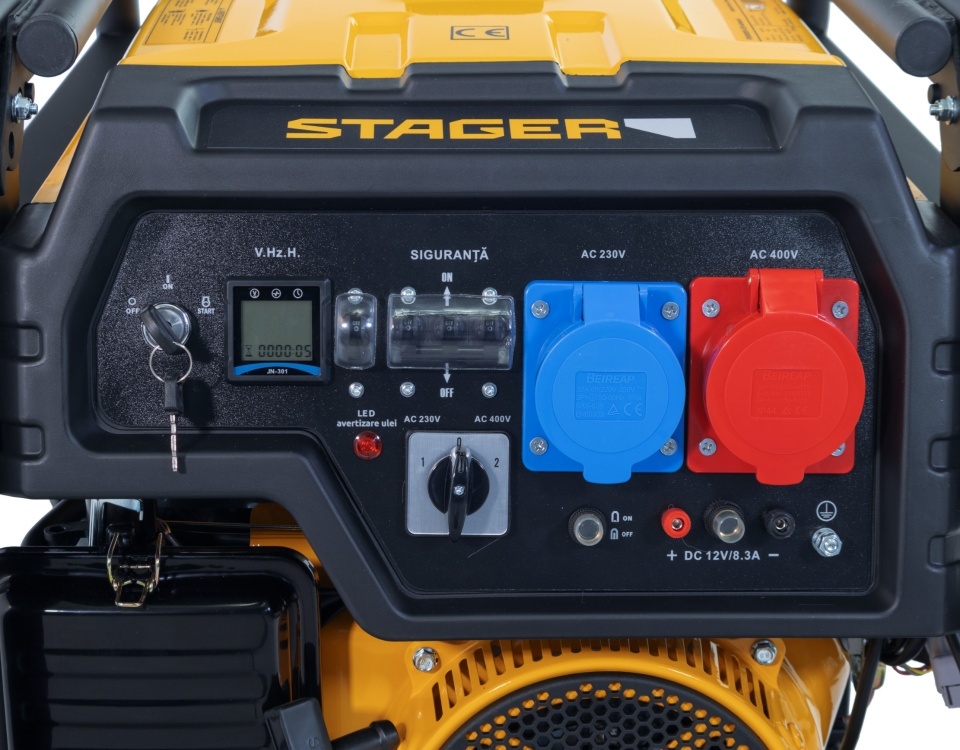

Dotări

• 1 priză monofazată 32 A, protecție IP44.
• 1 priză monofazată 16 A, protecție IP44.
• 1 priză trifazată 32 A, protecție IP44.
• Siguranță automată monofazată.
• Siguranță automată trifazată.
• Siguranță termică AC.
• Ieșire curent continuu 12 V DC / 8 A.
• Siguranță termică DC.
• Display LCD pentru afișarea frecvenței, tensiunii și orelor de funcționare.
• Senzor lipsă ulei.
• LED de avertizare pentru nivelul uleiului.
• Pornire manuală prin demaror cu sfoară.
• Sistem de pornire electrică cu cheie ON/OFF/START.
• Telecomandă radio.
• Conector comandă externă cu 2 pini, compatibil cu automatizări externe și invertoare OffGrid.
• Conector ATS cu 3 pini (+12V, -12V și fir de comandă), configurat pentru NC = pornit și NO = oprit.
• Comutator selectare înfășurare monofazată / trifazată (1-0-2).
• Carburator cu clapetă de șoc automată, robotizată.
• Cadru tubular vopsit în câmp electrostatic.
• Rezervor combustibil de capacitate mare.
• Kit de transport cu 2 roți, 2 picioare de sprijin și mâner rabatabil.

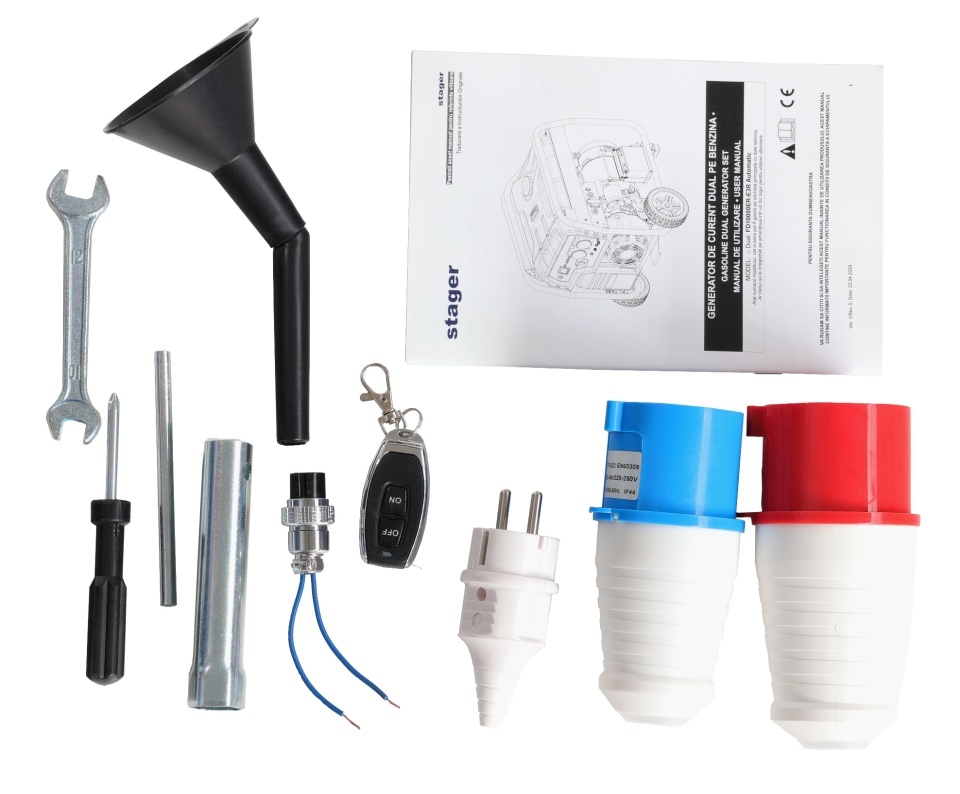

Set de livrare

• 1 × acumulator 12 V.
• 1 × set roți pentru transport.
• 1 × port chei cu cheie de bujie, șurubelniță și cheie 10-12.
• 1 × ștecher monofazat 16 A.
• 1 × ștecher monofazat 32 A.
• 1 × ștecher trifazat 32 A.
• 1 × conector 2 pini pentru comandă la distanță.
• 1 × pâlnie pentru ulei.
• 1 × telecomandă radio.
• 2 × chei de pornire.
• 1 × manual de utilizare.

Notă privind conectorul de comandă

Starea generatorului se schimbă prin închiderea circuitului dintre pinii 1 și 3 ai conectorului de comandă. În timpul funcționării, circuitul rămâne închis permanent atât în modul ATS, cât și în modul Solar (panouri fotovoltaice). Funcționarea este în buclă, iar închiderea circuitului schimbă starea generatorului: dacă acesta este pornit, îl oprește, iar dacă este oprit, îl pornește.

Produse opționale compatibile

• Stager FDATS230V Solar – Automatizare pentru generatoare monofazate seria Solar, 2 poli, 50 A, 15 Vcc (SKU: 5160000005).
• Stager FDATS 230-400V Solar – Automatizare pentru generatoare trifazate seria Solar, 4 poli, 50 A, 15 Vcc (SKU: 5160000006).

Întrebări frecvente (FAQ)

Generatorul poate funcționa atât monofazat, cât și trifazat?

Da. Modelul FD10000ER-E3R poate funcționa atât în regim monofazat 230 V, cât și trifazat 400 V, comutarea realizându-se înainte de pornire prin selectorul 1-0-2.

Ce metode de pornire sunt disponibile?

Generatorul permite pornire manuală la sfoară, pornire electrică la cheie, pornire prin telecomandă radio, pornire automată prin ATS și pornire prin comandă externă cu cablu.

Generatorul este compatibil cu sisteme fotovoltaice?

Da. Conectorul de comandă permite integrarea în sisteme fotovoltaice OffGrid și în alte sisteme de automatizare compatibile.

Este inclus kitul de transport?

Da. Generatorul este livrat cu kit de transport format din două roți, două picioare de sprijin și mâner rabatabil.

Ce automatizări sunt recomandate?

Sunt compatibile automatizările Stager FDATS230V Solar și Stager FDATS 230-400V Solar, în funcție de modul de utilizare al generatorului.
