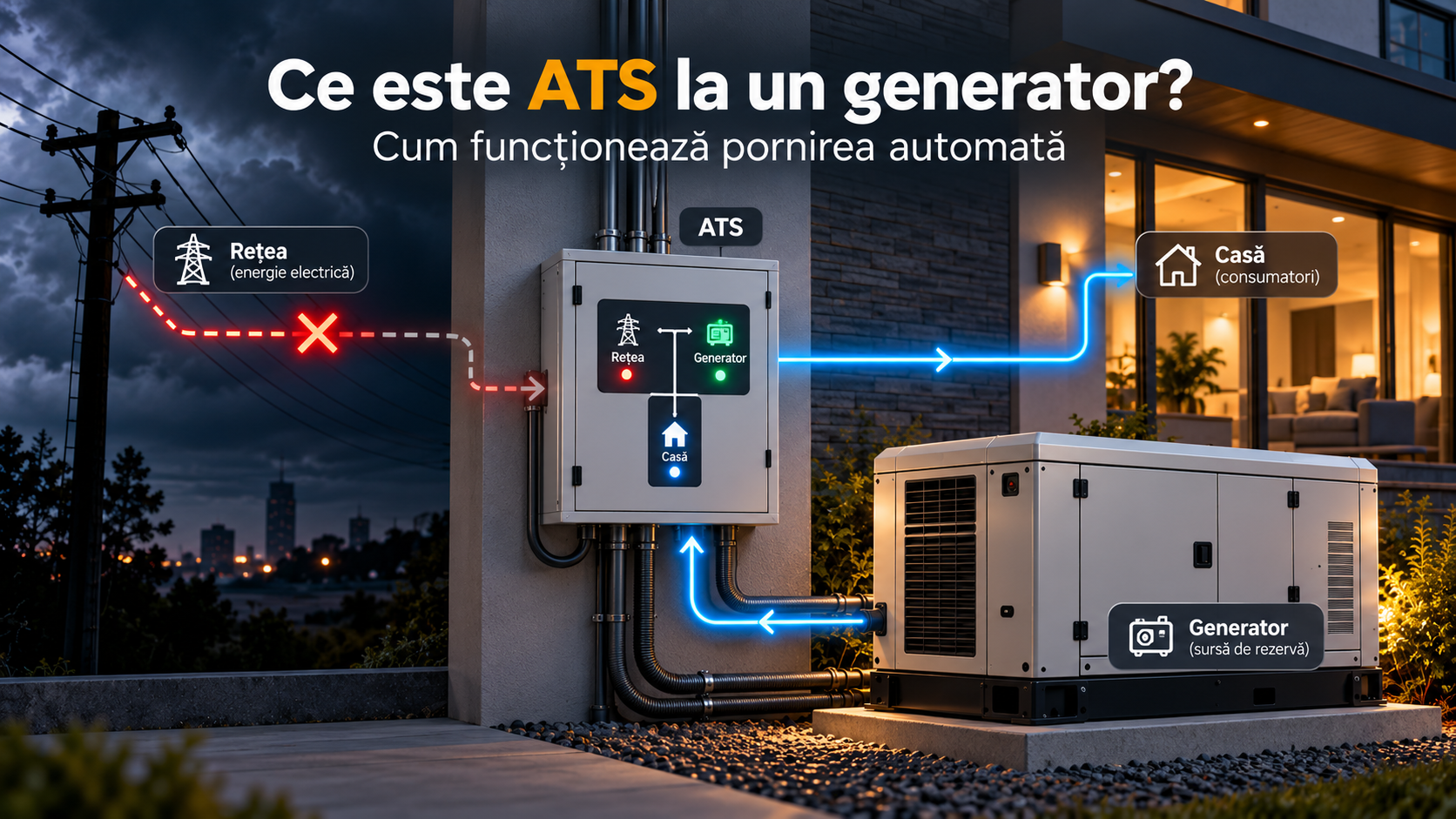

Ce este ATS la un generator de curent și cum funcționează pornirea automată?

Un generator de curent cu ATS poate deveni o soluție eficientă de alimentare de rezervă pentru o locuință, un atelier, o fermă sau un spațiu comercial. Atunci când alimentarea din rețeaua electrică se întrerupe, sistemul de automatizare poate comanda pornirea generatorului și transferul consumatorilor către sursa de rezervă, fără intervenție manuală.

Pe scurt: ATS înseamnă Automatic Transfer Switch – comutator automat de transfer. Este un echipament care gestionează transferul alimentării între rețeaua electrică și un generator compatibil. În funcție de configurație, ATS-ul poate controla și pornirea, respectiv oprirea generatorului.

În acest ghid explicăm ce este ATS, cum funcționează, care este diferența dintre ATS și ATS Ready, ce înseamnă Dry Contact și cum alegem automatizarea potrivită pentru un generator monofazat sau trifazat.

1. Ce este ATS la un generator de curent?

ATS (Automatic Transfer Switch) este un sistem de transfer automat între două surse de alimentare, de regulă rețeaua electrică publică și generatorul de curent.

Rolul principal al ATS-ului este să detecteze disponibilitatea surselor de energie și să comute alimentarea consumatorilor conform unei secvențe de funcționare prestabilite.

Un sistem complet de alimentare automată de rezervă poate include:

• Generatorul de curent: produce energia electrică de rezervă.
• Tabloul ATS: gestionează transferul alimentării între surse.
• Circuitul de comandă: transmite comenzile necesare pentru pornirea și oprirea generatorului compatibil.
• Protecțiile electrice: asigură protecția instalației conform proiectului.
• Circuitele consumatorilor: primesc energia de la sursa selectată.

Este important de înțeles că ATS-ul nu produce energie electrică. El gestionează transferul între două surse de energie.

2. Cum funcționează pornirea automată a generatorului?

Într-un sistem corect proiectat, funcționarea se desfășoară în mai multe etape.

Etapa 1 – Alimentarea normală din rețea

Atât timp cât rețeaua electrică funcționează în parametrii acceptați, consumatorii sunt alimentați din rețea, iar generatorul rămâne în așteptare.

Etapa 2 – Detectarea întreruperii de curent

La dispariția tensiunii sau la ieșirea acesteia din limitele configurate, automatizarea detectează problema.

În funcție de model, sistemul poate introduce o întârziere pentru a evita pornirea generatorului la fluctuații foarte scurte ale rețelei.

Etapa 3 – Comanda de pornire a generatorului

Dacă generatorul este compatibil și pregătit pentru funcționare automată, sistemul transmite comanda de pornire.

Generatorul pornește și începe producerea energiei electrice.

Etapa 4 – Verificarea parametrilor generatorului

Automatizarea așteaptă ca tensiunea și frecvența generatorului să ajungă în limitele acceptate.

Transferul sarcinii trebuie realizat numai când condițiile configurate sunt îndeplinite.

Etapa 5 – Transferul alimentării către generator

ATS-ul separă consumatorii de sursa principală și îi conectează la generator, conform construcției și secvenței sale de transfer.

Important: instalația trebuie să împiedice conectarea accidentală a generatorului la rețeaua publică și paralelizarea neautorizată a surselor.

Etapa 6 – Revenirea curentului din rețea

Când alimentarea principală revine și este considerată stabilă, ATS-ul poate transfera din nou consumatorii către rețea.

Generatorul poate continua să funcționeze o perioadă de răcire fără sarcină, după care primește comanda de oprire, dacă sistemul și generatorul suportă această funcție.

Etapa 7 – Revenirea în modul de așteptare

Generatorul revine în starea de pregătire pentru o eventuală nouă întrerupere a alimentării.

Durata fiecărei etape depinde de automatizare, generator, parametrii programați și condițiile instalației.

3. ATS, ATS Ready și Dry Contact – care este diferența?

Acești termeni apar frecvent în descrierile generatoarelor, dar nu înseamnă același lucru.

Ce înseamnă ATS Ready?

Un generator ATS Ready este pregătit pentru integrarea într-un sistem de transfer automat compatibil.

Acest lucru nu înseamnă că tabloul de automatizare este inclus în preț.

De exemplu, un generator poate avea conector dedicat pentru ATS, dar să necesite achiziționarea separată a tabloului de transfer.

Ce înseamnă Dry Contact?

Dry Contact înseamnă contact fără potențial. În aplicațiile compatibile, un echipament extern poate utiliza acest contact pentru a transmite o comandă către generator.

De exemplu, anumite invertoare solare pot solicita pornirea generatorului atunci când condițiile programate o impun.

Totuși, un contact de comandă nu realizează singur transferul electric al consumatorilor între rețea și generator.

Dry Contact nu este echivalent cu un tablou ATS complet.

De asemenea, un generator cu pornire electrică nu devine automat compatibil cu ATS. Compatibilitatea trebuie confirmată în documentația tehnică.

4. Generator cu ATS inclus sau automatizare separată?

Pe piață există două configurații frecvente.

Generator cu ATS inclus

În acest caz, generatorul este comercializat împreună cu automatizarea sau include un sistem de transfer automat, conform specificațiilor producătorului.

Avantaje:

• Componentele pachetului sunt alese pentru modelul respectiv.
• Poate simplifica selectarea echipamentelor.
• Este o variantă practică pentru alimentarea automată de rezervă.

Instalarea electrică și configurarea trebuie realizate corespunzător chiar dacă ATS-ul este inclus.

Generator ATS Ready cu automatizare separată

În această configurație, generatorul se achiziționează separat de tabloul ATS.

Avantaje:

• Posibilitatea de a alege o automatizare compatibilă cu instalația.
• Flexibilitate pentru anumite aplicații profesionale.
• Posibilitatea dimensionării și configurării sistemului conform proiectului.

Atenție: automatizarea trebuie să fie compatibilă atât cu generatorul, cât și cu instalația pe care o deservește.

5. Cum alegem un ATS de 40 A, 50 A sau 63 A?

Una dintre cele mai importante caracteristici ale unui ATS este curentul nominal exprimat în amperi (A).

Acesta indică nivelul de curent pentru care echipamentul este proiectat, în condițiile și categoria de utilizare specificate de producător.

La o alimentare monofazată de 230 V, puterea aparentă corespunzătoare unui anumit curent poate fi estimată prin formula:

S (VA) = U (V) × I (A)

Rezultă următoarele valori orientative:

Important: aceste valori sunt calcule electrice orientative, nu recomandări automate de compatibilitate.

Puterea activă disponibilă în kW depinde de factorul de putere al consumatorilor. Curentul nominal al ATS-ului nu înlocuiește verificarea protecțiilor, a capacității de comutare, a tipului de sarcină și a curentului admis de instalație.

Cum dimensionăm un ATS trifazat?

Pentru o instalație trifazată echilibrată, puterea aparentă se poate estima cu formula:

S (VA) = √3 × U (V) × I (A)

La 400 V, un curent de 40 A corespunde unei puteri aparente de aproximativ 27,7 kVA.

Totuși, această relație nu înseamnă că orice ATS trifazat de 40 A este potrivit pentru un generator de 27,7 kVA.

Trebuie verificate separat puterea generatorului, sarcina pe faze, configurația neutrului, protecțiile și caracteristicile tabloului.

6. ATS monofazat sau trifazat?

Alegerea depinde de alimentarea instalației și de configurația generatorului.

ATS monofazat – 230 V

Un ATS monofazat este destinat sistemelor de alimentare monofazate compatibile.

Poate fi utilizat, în funcție de proiect, pentru locuințe monofazate, ateliere mici și circuite selectate de alimentare de rezervă.

ATS trifazat – 400 V

Un ATS trifazat este proiectat pentru transferul alimentării în sisteme trifazate.

Este important să verificăm:

• Tensiunea și frecvența nominală.
• Curentul nominal și categoria de utilizare.
• Numărul polilor și modul de tratare a conductorului neutru.
• Schema de împământare și protecțiile electrice.
• Compatibilitatea cu generatorul.
• Posibilitățile de monitorizare a fazelor.

Numărul de poli și comutarea neutrului nu trebuie alese doar după numărul fazelor. Soluția depinde de schema electrică și de cerințele sistemului de protecție.

7. Unde este util un generator cu ATS?

Locuințe

Un generator compatibil cu ATS poate alimenta automat circuite selectate în cazul întreruperii curentului.

De exemplu, pot fi avute în vedere iluminatul esențial, anumite pompe, centrala termică și echipamentele de comunicații, după verificarea necesarului electric.

Ferme și exploatații agricole

Alimentarea de rezervă poate fi importantă pentru sisteme de ventilație, pompare, control și alte echipamente esențiale.

Spații comerciale

Magazinele, atelierele și alte spații comerciale pot utiliza generatoare compatibile cu ATS pentru reducerea întreruperilor operaționale.

Șantiere și aplicații profesionale

ATS-ul poate fi util în instalațiile temporare sau permanente în care există o sursă principală și un generator de rezervă, dacă proiectul electric permite această configurație.

Sisteme solare hibride

Anumite invertoare hibride pot comanda un generator compatibil prin intermediul unui contact fără potențial.

Acest tip de comandă trebuie diferențiat de transferul efectiv al alimentării între rețea și generator. Schema de integrare depinde de invertor, generator și instalație.

8. Exemple de generatoare cu ATS sau pregătire ATS

SENCI SC15000 EVO-ATS – generator monofazat cu ATS inclus

SENCI SC15000 EVO-ATS este un generator pe benzină, monofazat, de 230 V, destinat aplicațiilor care necesită alimentare de rezervă.

Caracteristici tehnice declarate:

• Putere nominală: 11 kW.
• Putere maximă: 13 kW.
• Tensiune: 230 V / 50 Hz.
• Motor SENCI pe benzină, 4 timpi.
• Pornire electrică.
• Reglare de tensiune AVR.
• Rezervor de combustibil de 45 litri.
• Automatizare ATS inclusă în configurația comercializată.

Este o opțiune de analizat pentru instalații monofazate care necesită un generator cu automatizare inclusă, după dimensionarea sarcinii și verificarea condițiilor de instalare.

Vezi generatorul SENCI SC15000 EVO-ATS cu ATS inclus

KOMPAK KD20000SE-T – generator diesel pregătit pentru ATS

KOMPAK KD20000SE-T este un generator diesel insonorizat Full Power, destinat aplicațiilor profesionale la 230 V și 400 V.

Caracteristici tehnice declarate:

• Putere nominală la 230 V: 13 kW.
• Putere nominală la 400 V: 17,5 kVA.
• Motor diesel bicilindru.
• Regulator AVR.
• Pornire electrică.
• Conexiune pentru automatizare ATS compatibilă.
• Mufă AUTO pentru comandă Dry Contact.
• Rezervor de combustibil de 46 litri.

Generatorul permite integrarea într-un sistem de automatizare compatibil, dar tabloul ATS nu este inclus implicit.

Modelul trebuie asociat cu o automatizare potrivită tensiunii, curentului, schemei de alimentare și interfeței de comandă.

Vezi generatorul diesel KOMPAK KD20000SE-T Full Power

Automatizări ATS KOMPAK și alte accesorii

În magazin sunt disponibile și automatizări dedicate generatoarelor, inclusiv modele monofazate KOMPAK de 50 A și tablouri pentru anumite serii de generatoare.

De exemplu, KOMPAK ATS-W-50A-1 este o automatizare monofazată de 230 V și 50 A.

Alegerea trebuie făcută după verificarea compatibilității cu generatorul și a cerințelor instalației. Un ATS monofazat de 50 A nu trebuie considerat automat compatibil cu orice generator care oferă ieșire de 230 V.

Explorează generatoarele și automatizările KOMPAK

Vezi accesoriile și tablourile ATS pentru generatoare

9. ATS sau UPS – care este diferența?

O confuzie frecventă este presupunerea că un generator cu ATS asigură alimentare fără nicio întrerupere.

În realitate, cele două sisteme au funcții diferite.

În anumite instalații, generatorul cu ATS și UPS-ul pot funcționa complementar.

UPS-ul poate susține consumatorii sensibili pe durata pornirii generatorului și a transferului alimentării, dacă echipamentele sunt corect dimensionate și compatibile.

10. Greșeli frecvente la alegerea sau instalarea unui ATS

1. Alegerea unui ATS numai după amperaj

Curentul nominal este important, dar nu este suficient. Trebuie analizate tensiunea, numărul polilor, tipul sarcinii, protecțiile și compatibilitatea generatorului.

2. Conectarea unui ATS incompatibil cu generatorul

Conectorii și circuitele de comandă nu sunt universal compatibile. Un generator poate necesita un anumit model de automatizare sau o interfață specifică.

3. Confundarea pornirii electrice cu pornirea automată

Un generator cu demaror electric nu acceptă neapărat comenzi automate externe.

4. Ignorarea puterii generatorului

ATS-ul nu crește puterea generatorului. Consumatorii trebuie dimensionați conform puterii nominale, caracteristicilor electrice și capacității de pornire a echipamentului.

5. Lipsa unui sistem de transfer sigur

Generatorul nu trebuie conectat prin improvizații la instalația unei clădiri. Alimentarea accidentală a rețelei publice poate pune în pericol personalul de intervenție și utilizatorii.

6. Amplasarea necorespunzătoare a generatorului

Generatoarele cu motor termic produc monoxid de carbon. Acestea nu trebuie utilizate în interior, în garaje sau în spații semiînchise.

Generatorul trebuie amplasat în exterior, conform manualului producătorului, astfel încât gazele de evacuare să nu pătrundă în clădiri.

7. Neglijarea întreținerii periodice

Un sistem de rezervă trebuie verificat periodic, inclusiv bateria generatorului, nivelul combustibilului, întreținerea motorului și funcționarea automatizării.

Testele se execută conform documentației producătorilor și procedurilor de siguranță aplicabile.

11. Întrebări frecvente despre ATS și generatoare

Concluzie: merită să alegem un generator cu ATS?

Un generator cu ATS este o soluție utilă atunci când dorim alimentare automată de rezervă și nu vrem să pornim manual generatorul la fiecare întrerupere a curentului.

Pentru alegerea corectă trebuie să verificăm compatibilitatea generatorului, tipul alimentării, puterea consumatorilor, curentul nominal, schema instalației și funcțiile de automatizare disponibile.

Un generator ATS Ready poate necesita achiziția separată a automatizării, în timp ce alte modele sunt comercializate cu sistem ATS inclus.

Descoperă gama de generatoare de curent și accesorii ATS disponibile pe utilajedesantier.ro.

Pentru dimensionarea generală a unui generator, îți recomandăm și ghidul nostru „Cum alegi un generator de curent pentru casă sau șantier?”, disponibil în categoria Generatoare de curent a blogului.

Informațiile prezentate au caracter educativ. Selectarea, proiectarea, racordarea și punerea în funcțiune a unui sistem generator–ATS trebuie realizate conform documentației producătorilor și reglementărilor aplicabile, de personal autorizat corespunzător.
